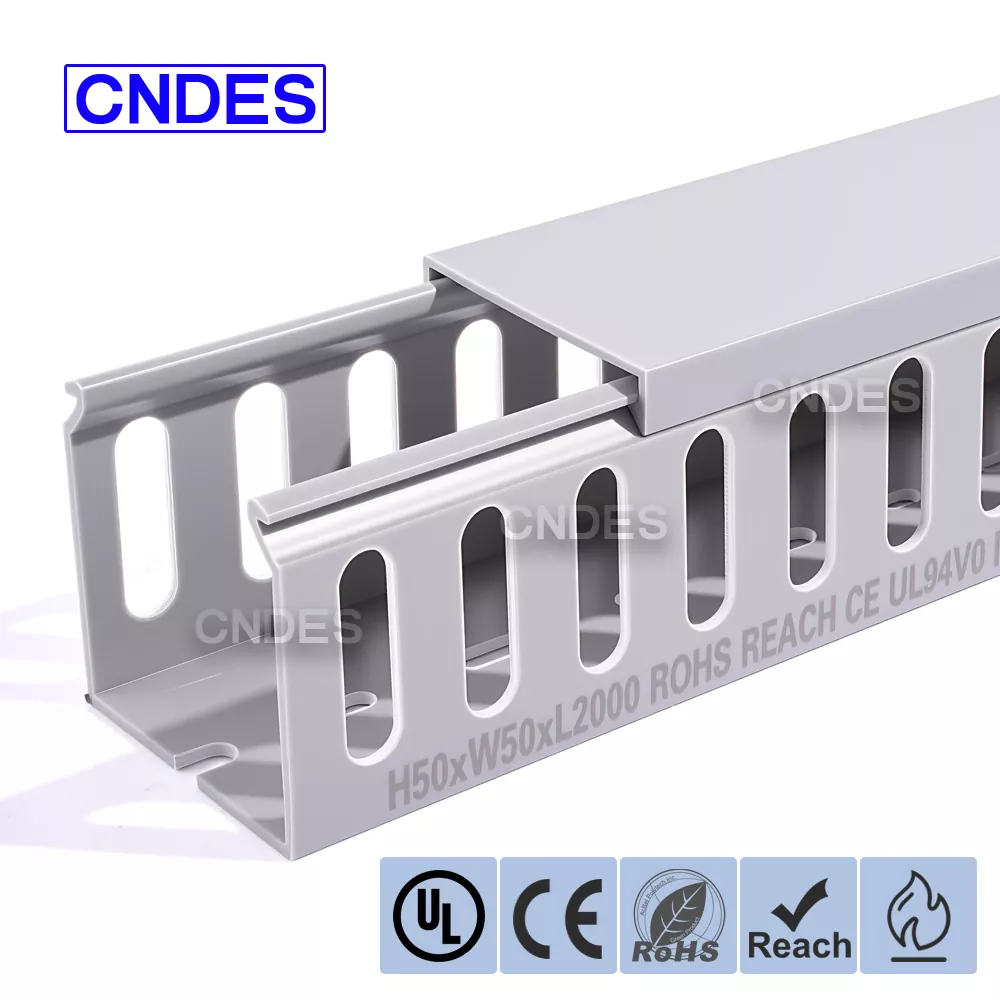

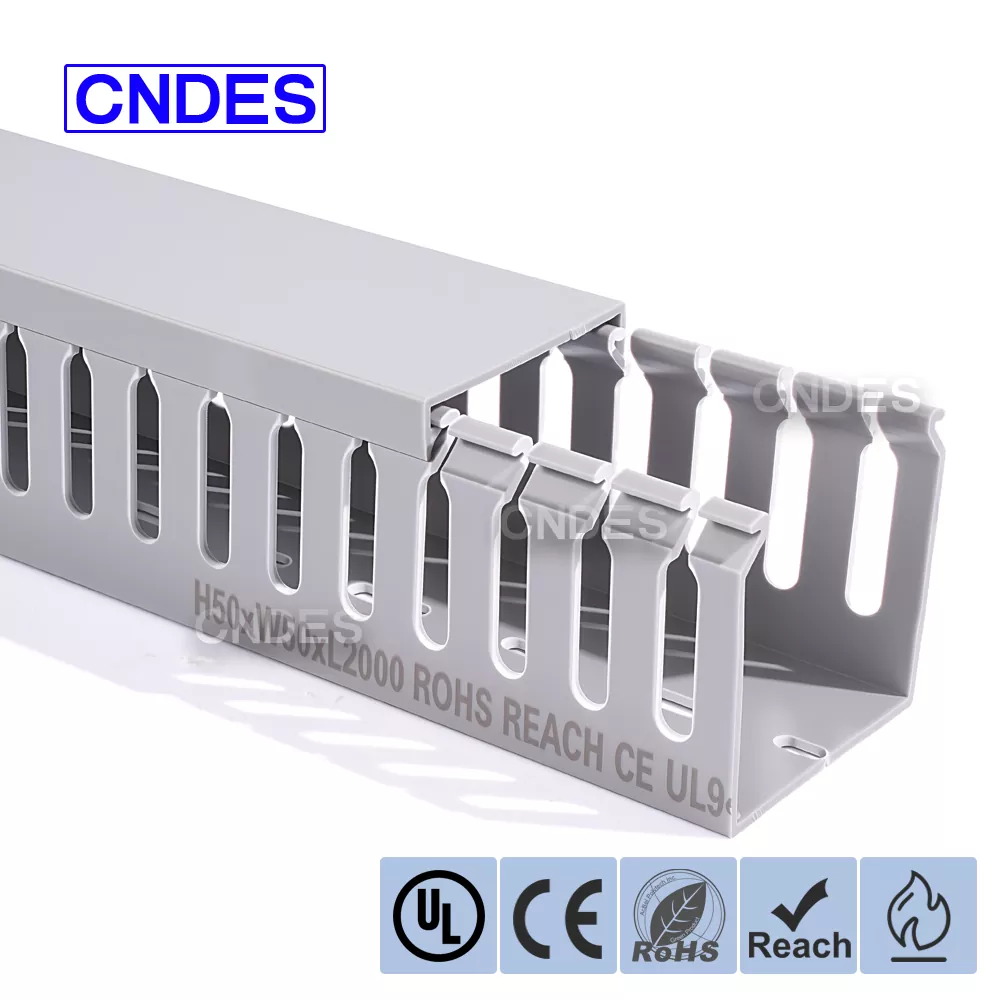

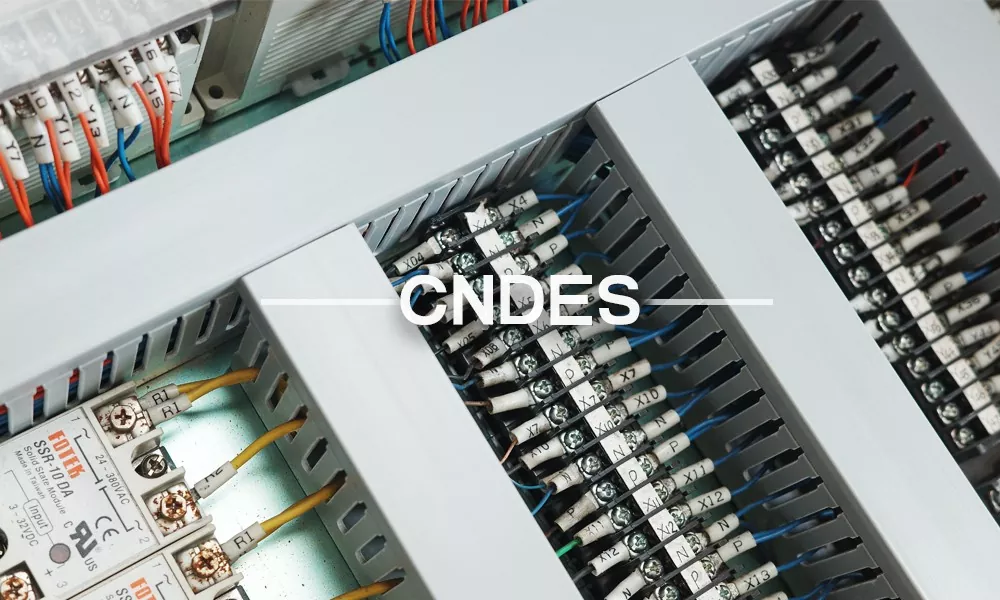

అనుకూలీకరించిన 50×50 స్లాట్డ్ PVC ఫింగర్ టైప్ వైరింగ్ డక్ట్ ఎలక్ట్రికల్ ప్యానెల్లు, ఆటోమేషన్ క్యాబినెట్లు మరియు ఇండస్ట్రియల్ కంట్రోల్ సిస్టమ్లలో సమర్థవంతమైన కేబుల్ ఆర్గనైజేషన్ కోసం రూపొందించబడింది. బ్యాలెన్స్డ్ స్క్వేర్ ప్రొఫైల్ మరియు ఫింగర్-టైప్ ఓపెన్ స్లాట్లను కలిగి ఉన్న ఈ వైరింగ్ డక్ట్ వేగవంతమైన కేబుల్ బ్రాంచింగ్, క్లీన్ రూటింగ్ మరియు సులభమైన నిర్వహణను అనుమతిస్తుంది.
చైనాలో ప్రొఫెషనల్ PVC వైరింగ్ డక్ట్ తయారీదారు మరియు సరఫరాదారు అయిన CNDESచే తయారు చేయబడింది, ఈ మోడల్ వశ్యత, భద్రత మరియు దీర్ఘకాలిక మన్నిక అవసరమయ్యే అప్లికేషన్లలో విస్తృతంగా ఉపయోగించబడుతుంది.
|
మెటీరియల్ |
PVC |
|
సర్టిఫికేషన్ |
UL, CE, RoHS, రీచ్ |
|
ఇన్స్టాలేషన్ ఉష్ణోగ్రత |
-40°C నుండి 70°C వరకు |
|
రంగు |
గ్రే లేదా ఇతర అనుకూల రంగులు |
|
చిల్లులు గల దిగువ |
దిగువ మౌంటు రంధ్రాలతో |
|
ప్యాకేజీ |
100మీ |
|
మందం |
1.55మి.మీ |

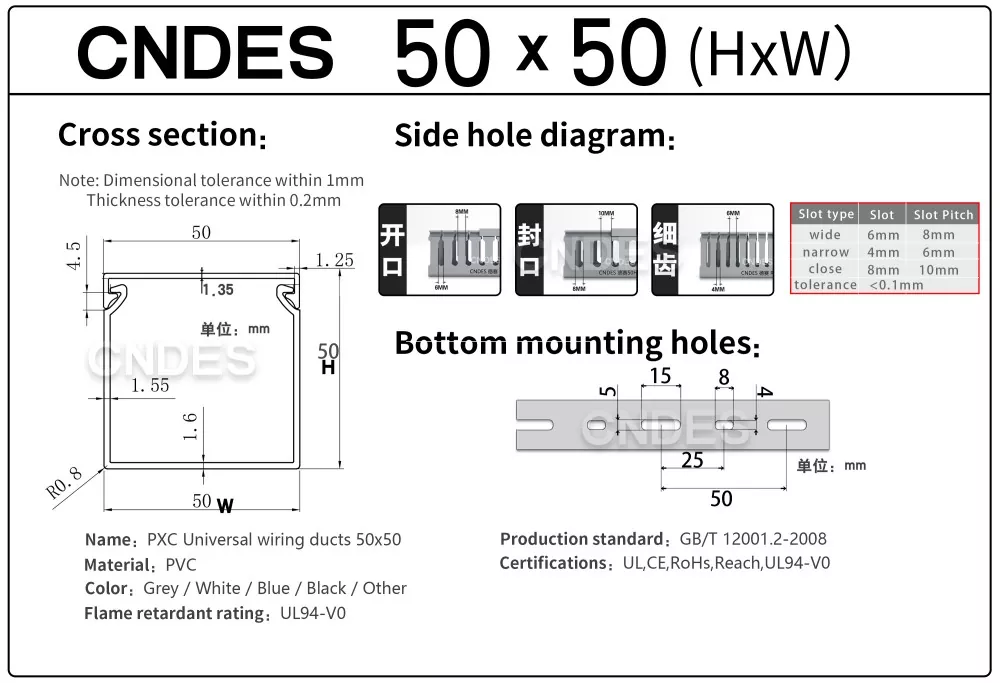

50*50-స్పెసిఫికేషన్ డాక్యుమెంట్
ఇన్స్టాలేషన్కు ముందు, అందుబాటులో ఉన్న స్థలం మరియు ఆపరేటింగ్ ఉష్ణోగ్రత వంటి కేబుల్ పరిమాణం, కేబుల్ వ్యాసం మరియు ఇన్స్టాలేషన్ పర్యావరణం ప్రకారం తగిన వాహిక పరిమాణం మరియు స్లాట్ వెడల్పును ఎంచుకోండి.
ఉదాహరణకు, ఇరుకైన వేలు-రకం స్లాట్ డిజైన్లు అధిక సాంద్రత కలిగిన భాగాలకు అనుకూలంగా ఉంటాయి, అయితే విస్తృత స్లాట్లు పెద్ద కేబుల్ బండిల్లను సులభంగా రూటింగ్ చేయడానికి అనుమతిస్తాయి.
నాణ్యమైన 50×50 స్లాట్డ్ PVC ఫింగర్ టైప్ వైరింగ్ డక్ట్ను ఇన్స్టాల్ చేసేటప్పుడు, కేబుల్ రూటింగ్ మార్గాన్ని ముందుగానే ప్లాన్ చేయండి మరియు గోడలపై లేదా ఎలక్ట్రికల్ క్యాబినెట్ల లోపల మౌంటు పొజిషన్లను గుర్తించండి. పదునైన అంచులు, అధిక కంపనం లేదా అధిక ఉష్ణోగ్రతలు ఉన్న ప్రాంతాలను నివారించండి.
ఖచ్చితమైన స్థానం మరియు మృదువైన రూటింగ్ని నిర్ధారించడానికి టేప్ కొలత మరియు మార్కర్ను ఉపయోగించండి.
స్క్రూడ్రైవర్, పవర్ డ్రిల్ (డ్రిల్లింగ్ అవసరమైతే), లెవెల్ మరియు కటింగ్ సాధనాలైన రంపపు లేదా అంకితమైన వైరింగ్ డక్ట్ కట్టర్తో సహా అవసరమైన సాధనాలను సిద్ధం చేయండి.
గోడ లేదా క్యాబినెట్కు అమర్చినట్లయితే, గుర్తించబడిన పాయింట్ల వద్ద రంధ్రాలు వేయడానికి పవర్ డ్రిల్ను ఉపయోగించండి. విస్తరణ వ్యాఖ్యాతలు లేదా ప్లాస్టిక్ వ్యాఖ్యాతలను చొప్పించండి. భారీ రంధ్రాల నుండి అస్థిరతను నివారించడానికి డ్రిల్ రంధ్రం వ్యాసం యాంకర్ పరిమాణానికి సరిపోలుతుందని నిర్ధారించుకోండి. స్లాట్డ్ PVC ఫింగర్ టైప్ వైరింగ్ డక్ట్ బేస్ రైల్ను మౌంటు పాయింట్లతో సమలేఖనం చేయండి మరియు రైలు సురక్షితంగా ఉందని మరియు చలించకుండా ఉండేలా స్క్రూడ్రైవర్ని ఉపయోగించి స్క్రూలను బిగించండి. కండ్యూట్ యొక్క ముందుగా డ్రిల్ చేసిన మౌంటు రంధ్రాలను ఉపయోగించడం ప్రాధాన్యతనివ్వండి. అదనపు ఫిక్సింగ్ పాయింట్లు అవసరమైతే, మీరే రంధ్రాలు వేయండి. బేస్ ఛానెల్ యొక్క క్షితిజ సమాంతర అమరికను తనిఖీ చేయడానికి ఒక స్థాయిని ఉపయోగించండి, తదుపరి కవర్ ప్లేట్ ఇన్స్టాలేషన్ లేదా కేబుల్ టిల్ట్తో ఇబ్బందులను నివారిస్తుంది. సర్దుబాటు చేసిన తర్వాత, మారకుండా నిరోధించడానికి స్క్రూలను మళ్లీ బిగించండి.
కేబుల్లను చొప్పించే ముందు, పవర్ కేబుల్లు, సిగ్నల్ కేబుల్లు లేదా డేటా కేబుల్లు వంటి ఫంక్షన్కు అనుగుణంగా వాటిని సమూహం చేయండి మరియు అవసరమైతే వాటిని లేబుల్ చేయండి. కేబుల్ వ్యాసం స్లాట్ వెడల్పుకు అనుకూలంగా ఉందో లేదో తనిఖీ చేయండి.
అధిక-పనితీరు గల 50×50 స్లాటెడ్ PVC ఫింగర్ టైప్ వైరింగ్ డక్ట్ యొక్క సైడ్ స్లాట్లు లేదా ఎండ్ ఓపెనింగ్ల ద్వారా కేబుల్లను సున్నితంగా చొప్పించండి, కేబుల్ ఇన్సులేషన్ను దెబ్బతీసే అధిక లాగడం నివారించండి.
పెద్ద కేబుల్ల కోసం, వ్యక్తిగత స్లాట్ "వేళ్లు" ముందుగా కత్తిరించిన పంక్తులలో తీసివేయబడతాయి లేదా విస్తృత ఓపెనింగ్లను సృష్టించడానికి కట్టింగ్ సాధనాలను ఉపయోగించి కత్తిరించబడతాయి.
సంస్థ మరియు భవిష్యత్తు నిర్వహణను మెరుగుపరచడానికి లేయర్లలో కేబుల్లను అమర్చండి. జోక్యాన్ని తగ్గించడానికి దిగువన పవర్ కేబుల్లను ఉంచడం మరియు పై పొరపై సిగ్నల్ కేబుల్లను ఉంచడం ఒక సాధారణ పద్ధతి.
కవర్ ప్లేట్ను బేస్ ఛానెల్తో సమలేఖనం చేయండి, కవర్ ప్లేట్ అంచులు బేస్ ఛానెల్ క్లిప్లు లేదా స్లయిడ్ గ్రూవ్లతో పూర్తిగా ఎంగేజ్ అయ్యేలా చూసుకోండి. స్లైడింగ్ కవర్ ప్లేట్ల కోసం, వాటిని ఒక చివర నుండి లోపలికి జారండి; క్లిప్-ఆన్ రకాల కోసం, స్థానానికి లాక్ అయ్యే వరకు నొక్కండి. కవర్ ప్లేట్ను బేస్ ఛానెల్కు గట్టిగా భద్రపరచడానికి గట్టిగా నొక్కండి. స్లాట్డ్ PVC ఫింగర్ టైప్ వైరింగ్ డక్ట్ కోసం, కవర్ ప్లేట్ను లాక్ చేయబడిన స్థానానికి తిప్పండి. దుమ్ము ప్రవేశించడానికి అనుమతించే స్థానికీకరించిన లిఫ్టింగ్ను నిరోధించడానికి కవర్ ప్లేట్ స్థాయిని తనిఖీ చేయండి. కండ్యూట్ ఇంటీరియర్లోకి దుమ్ము లేదా విదేశీ వస్తువులు ప్రవేశించకుండా కవర్ ప్లేట్ ఖాళీలు లేకుండా సురక్షితంగా ఉందని ధృవీకరించండి. మెరుగుపరచబడిన సీలింగ్ అవసరమైతే, కవర్ ప్లేట్ అంచులకు సీలెంట్ను వర్తింపజేయండి (PVC-అనుకూల అంటుకునేదాన్ని ఎంచుకోండి).
నిలువు ఉపరితలాలపై ఇన్స్టాల్ చేస్తున్నప్పుడు, జారకుండా నిరోధించడానికి యాంటీ-స్లిప్ డిజైన్లతో కవర్లను ఎంచుకోండి (ఉదా., రబ్బరు ప్యాడ్లు లేదా స్నాప్-రీన్ఫోర్స్డ్ రకాలు). నిలువుగా ఇన్స్టాల్ చేయబడిన స్లాట్డ్ PVC ఫింగర్ టైప్ వైరింగ్ డక్ట్ని క్రమానుగతంగా తనిఖీ చేయండి. పరిమిత ప్రదేశాలలో, సరైన పొడవుకు వాహికలను కత్తిరించండి (క్లీన్, ఫ్లష్ అంచులను నిర్వహించడానికి ప్రత్యేక కట్టింగ్ సాధనాలను ఉపయోగించడం). కత్తిరించిన తర్వాత, పదును కోసం కట్ అంచుని తనిఖీ చేయండి. కేబుల్ లేదా ఆపరేటర్ గాయాన్ని నివారించడానికి అవసరమైతే రాపిడి కాగితంతో ఇసుక వేయండి. పరిసర ఉష్ణోగ్రతలు కండ్యూట్ యొక్క ఎగువ ఉష్ణోగ్రత పరిమితిని చేరుకుంటే (ఉదా., 50°C లేదా 85°C), అధిక-ఉష్ణోగ్రత-నిరోధక మోడల్ను ఎంచుకోండి లేదా అదనపు వేడి వెదజల్లే చర్యలను అమలు చేయండి. ఉదాహరణకు, కండ్యూట్ చుట్టూ వెంటిలేషన్ స్థలాన్ని రిజర్వ్ చేయండి లేదా కూలింగ్ ఫ్యాన్లను ఇన్స్టాల్ చేయండి.
చైనాలో విశ్వసనీయమైన 50×50 స్లాట్డ్ PVC ఫింగర్ టైప్ వైరింగ్ డక్ట్ సరఫరాదారు లేదా తయారీదారు కోసం వెతుకుతున్నారా?
నమూనాలు, సాంకేతిక డ్రాయింగ్లు లేదా ఫ్యాక్టరీ-డైరెక్ట్ కొటేషన్ను స్వీకరించడానికి ఈరోజే CNDESని సంప్రదించండి.
